HP ME R

Wärmepumpenverdampfer mit außen ummantelten Wärmetauschern und mit internem Abstreifer.

Warmepumpe

Verkrustende

HP ME R
HP ME R
GEMEINSAME MERKMALE FÜR ALLE VERDAMPFER DER HP ME R-SERIE

Die Wärmepumpen-Verdampfer der Serie HP ME R sind ideal für die Befriedigung des Bedarfs an Konzentraten mit sehr hoher Dichte und für die Verdampfung von stark verkrustenden Produkten für Wärmetauscher.

Durch einen automatischen Motorabstreifer, der die Austauschflächen des Siedekessels kontinuierlich sauber hält, werden im Vergleich zu anderen Verdunstungssystemen höhere Konzentrationen erreicht, wobei deren Ablagerung an den Austauschwänden vermieden wird.

Das Endkonzentrat wird schließlich mittels pneumatischer Membran- oder Einschneckenpumpen ausgetragen.

Es ist auch möglich, das System über einem Hubgerüst zu platzieren, um den Austrag über das Bodenaustragsventil direkt in ein Glastrennsystem zu führen.

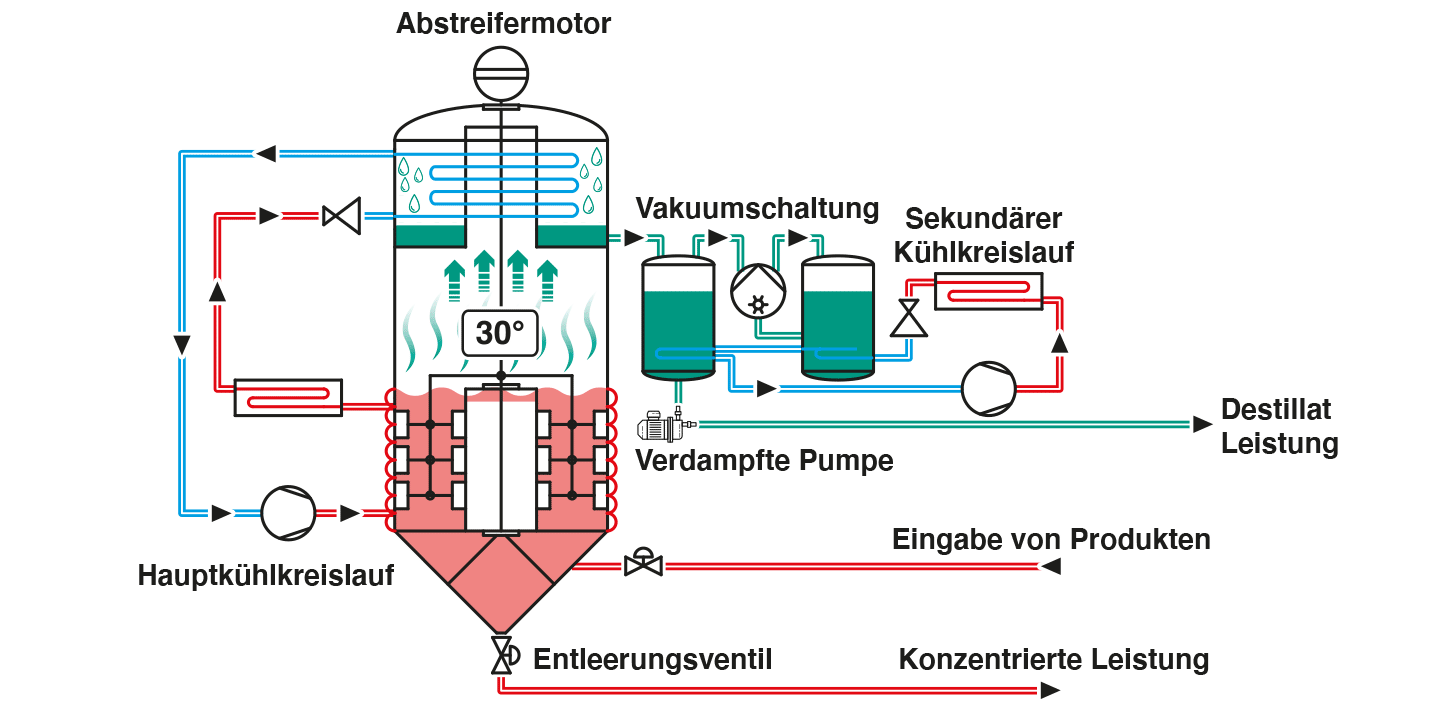

BETRIEBSDIAGRAMM WÄRMEPUMPE VAKUUMVERDAMPFER FÜR SCHUBKONZENTRATIONEN
Prozess
INDIKATIVE TABELLE FÜR EINIGE DER MÖGLICHEN MODELLE. VERFÜGBARKEIT WEITERE "MASSGESCHNEIDERTE" GRÖSSEN.
HP 10 ME R HP 20 ME R HP 30 ME R HP 40 ME R HP 60 ME R HP 80 ME R HP 125 ME R HP 150 ME R HP 200 ME R
Produktion mit Wasser
(l/24h)
240 480 720 960 1.440 1.920 3.000 3.600 4.800
Indikative Elektrischer Stromverbrauch
(kW)
2,5 5 7,5 10 15 20 31 37 50
Richtige Dimensionen
(l x w x h cm)
70 x 220 x 250 80 x 250 x 280 80 x 250 x 300 110 x 270 x 300 120 x 300 x 320 120 x 300 x 320 200 x 350 x 350 240 x 350 x 350 240 x 350 x 350
